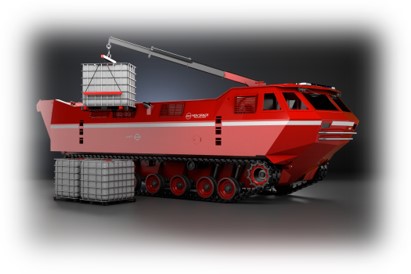

Společnost New Space Technologies, česká konstrukční kancelář ze Starého Města u Uherského Hradiště, se specializuje na konstrukci v oblasti všeobecného letectví, pozemní a radarové techniky, včetně speciálních vojenských a záchranných prostředků. Aktuálně se také věnuje vlastnímu projektu – vývoji a výrobě pásového obojživelného vozidla KALAN.
Při konstrukci tohoto robustního vozidla, vybaveného motorem TATRA a hydrostatickým pohonem, narazil tým na řadu výzev v oblasti elektroinstalace vozidla. Rostoucí počet sběrnic CAN pro připojení množství zařízení a snímačů si vyžádal detailní správu dokumentace. Předchozí zpracování elektro-dokumentace v systému AutoCAD Electrical se ukázalo jako nevhodné zejména pro tvorbu dokumentace topologií kabelových svazků, které jsou klíčové při vývoji tak komplexního vozidla. Proto se New Space Technologies rozhodla nasadit pro další vývoj vozidla platformu Engineering Base (EB).

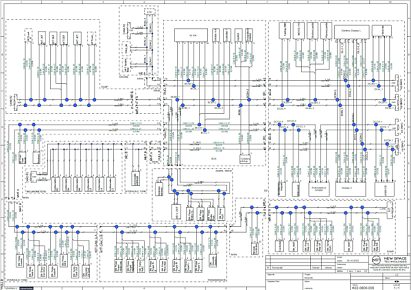

EB umožnilo týmu efektivně zpracovávat schémata zapojení a následně online přenášet vložená data do topologických sestav a kusovníků i nástřihových tabulek. Platforma EB pomáhá také vyřešit problémy s jedinečností potenciálů a validací kabeláže.
Zásadním přínosem bylo i ověření správnosti návrhů během prototypové výroby. Díky EB mohli konstruktéři rychle reagovat na změny, upravit délky svazků a upravovat trasování dle reálných podmínek. Výsledkem je výrazná úspora času, zvýšení přesnosti i snížení chybovosti v celém vývojovém cyklu.
„Engineering Base nám přinesl větší přehlednost, automatizaci a možnost přizpůsobení. A navíc skvělou technickou podporu,“
uzavírá Jan Grinvalský z New Space Technologies.
